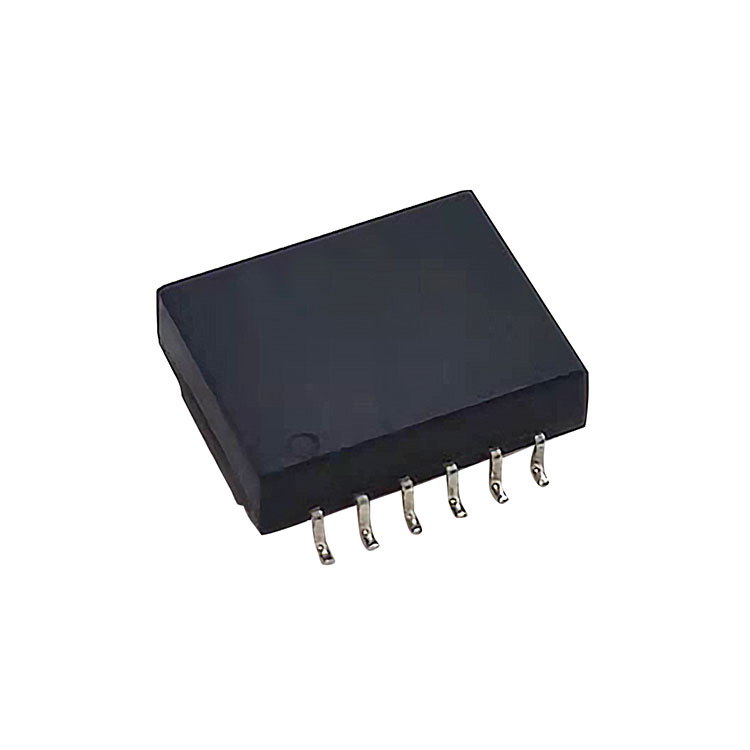

Kétcsatornás nagyfeszültségű szigetelő modulok

OCL:

300uH min. @100KHz/0.1V @-40âTO +125â

Hi-POT:

6220VDC/1mA/60sec

Fordulási arány:

1CT:1CT±2%

LK:

0,5uH Max @ 100KHz/0,1V

D.C.R:

(1-3,4-5) 0,7 ohm Max

(7-9,10-12) 0,85 ohm Max

Beillesztési veszteség:

4 MHz: -0,25 dB Max

Visszatérési veszteség:

4 MHz: -20 dB min

Cross Talk:

4 MHz: -50 dB min

HÁROMSZÖGELÉSI PONT:

1-10MHz: -30dB típus

10-400 MHz: -20 dB típus

Szigetelési ellenállás:

400MΩ/250Vds min
