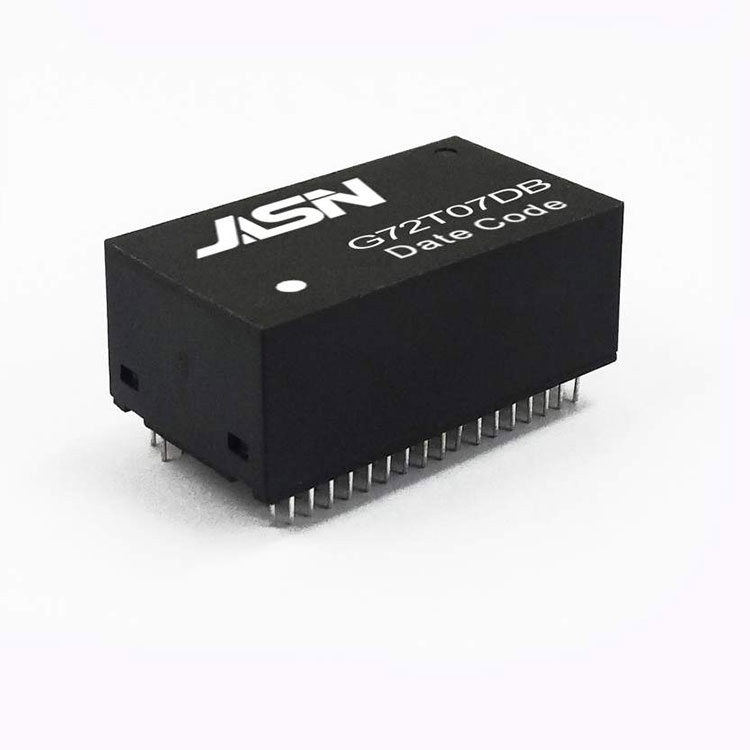

Discrete Lan Magnetics

OCL:

350uH min. @100KHz/0.1V 8mA DC előfeszítéssel

Hi-POT:

1500VAC 1mA 2S

Fordulási arány:

1:1±2%

LK:

0,5uH Max @ 100KHz/0,2V

Cw/w

120pF Max @ 100KHz/0.2V

D.C.R:

1,4 ohm max

Beillesztési veszteség:

1-100 MHz: -1,0 dB Max

Cross Talk:

1-100 MHz: -30 dB min

Visszatérési veszteség:

1-30 MHz

40 MHz

50 MHz

60-80 MHz

80-100 MHz

-18dB min

-14,4 dB min

-13,1 dB min

-12dB min

-10dB min
