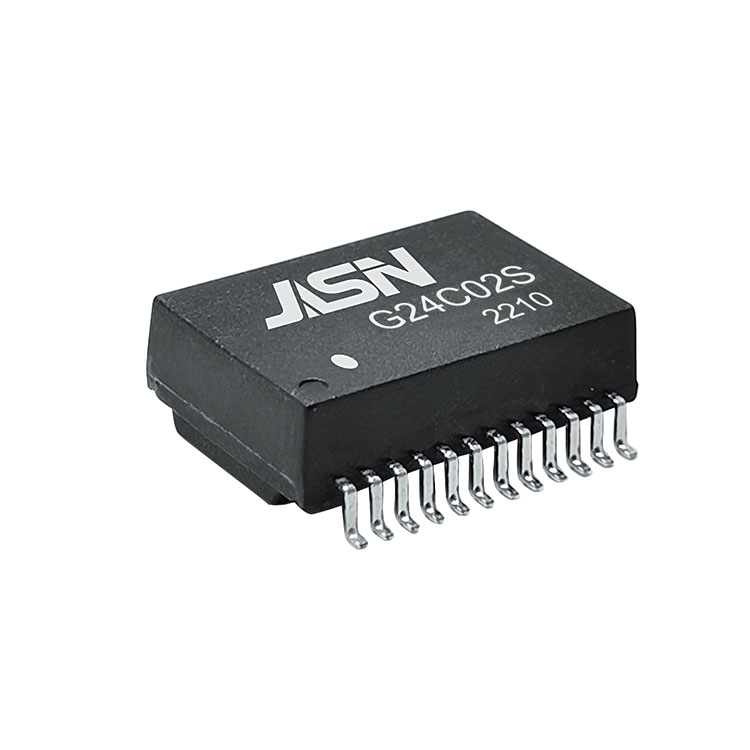

1000Base-T Ethernet transzformátor

OCL:

120uH min. @100KHz/0.1V 28mA DC előfeszítéssel (-40â+85â)

Hi-POT:

1500 Vrms

Fordulási arány:

1:1±3%

LK:

0,5uH Max @ 100KHz/0,2V

Cw/w

35PF Max @ 100KHz/0.2V

D.C.R:

1,2 ohm max

Beillesztési veszteség:

1-100 MHz: -1,0 dB Max

Cross Talk:

30 MHz

60 MHz

100 MHz

-45 dB min

-40 dB min

-35dB min

Visszatérési veszteség:

1-30 MHz

40 MHz

50 MHz

60-80 MHz

80-100 MHz

-18dB min

-14,4 dB min

-13,1 dB min

-12dB min

-10dB min

DCMR

30 MHz

60 MHz

100 MHz

-43 dB min

-37dB min

-33dB min
