Hogyan javítja a szoláris inverter induktor a hatékonyságot, a stabilitást és az élettartamot a modern PV rendszerekben

A solar inverter induktora fotovoltaikus (PV) inverterrendszerek egyik legkritikusabb mágneses alkatrésze. Közvetlenül befolyásolja az átalakítás hatékonyságát, a harmonikus torzítást, a hőteljesítményt és a hosszú távú megbízhatóságot. A modern megújulóenergia-alkalmazásokban, ahol a hatékonysági szabványok egyre szigorúbbak, a megfelelő induktivitás kiválasztása jelentősen javíthatja a rendszer általános teljesítményét.

Ez a részletes útmutató feltárja, hogyan működnek a szoláris inverteres induktorok, miért fontosak a nagyfrekvenciás kapcsolási környezetekben, hogyan hatnak az anyagok és a tervezés a teljesítményre, és hogy a gyártók, mint pl.JASNfejlett mágneses megoldásokat kínál az igényes szoláris alkalmazásokhoz.

Tartalomjegyzék

• 1. Mi az a szoláris inverteres induktor?
• 2. Miért elengedhetetlen a modern PV rendszerekben?
• 3. A szoláris inverterek működési elve
• 4. Főbb tervezési paraméterek és műszaki előírások
• 5. Alapanyagok és hatásuk a hatékonyságra
• 6. Hőkezelés és megbízhatóság
• 7. Testreszabási és alkalmazási forgatókönyvek
• 8. Hogyan válasszuk ki a megfelelő szoláris inverter induktort
• 9. Gyakori kihívások és megoldások
• 10. GYIK

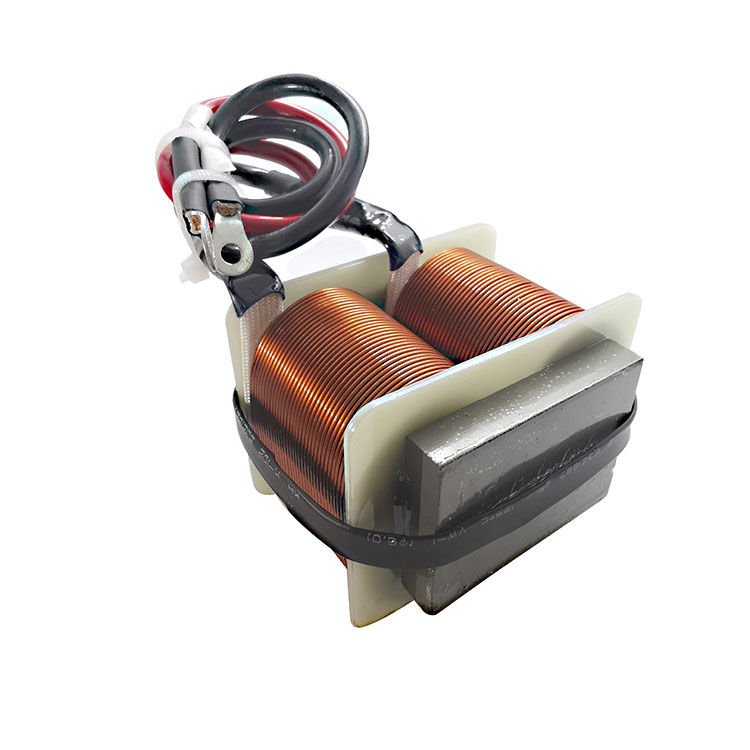

1. Mi az a szoláris inverteres induktor?

A szoláris inverteres induktor egy passzív mágneses alkatrész, amelyet arra terveztek, hogy az elektromos energiát mágneses térben tárolja, és azt a kapcsolási műveletek során szabályozott módon felszabadítsa. Általában DC-DC boost konverterekben és DC-AC inverter fokozatokban használják a fotovoltaikus rendszerekben.

Egyszerűen fogalmazva, az induktor simítja az áramot, elnyomja a hullámzást és csökkenti az elektromágneses interferenciát (EMI). Enélkül a szoláris inverterek instabil teljesítményt, túlzott harmonikusokat és hatékonysági veszteségeket tapasztalnának.

• Energiatárolás a kapcsolási ciklusok során
• Áramhullám-csökkentés
• Harmonikus szűrés
• Javított hullámforma minőség
• Fokozott rendszerstabilitás

2. Miért elengedhetetlen a modern PV rendszerekben?

A napelemes rendszerek változó napfényviszonyok mellett működnek, vagyis a feszültség és az áram folyamatosan ingadozik. Az inverternek ezt a változó egyenáramot stabil AC kimenetté kell alakítania, amely kompatibilis a hálózati szabványokkal.

A szoláris inverter induktora döntő szerepet játszik:

1. Az alacsony egyenfeszültség növelése a szükséges buszszintekre
2. A folyamatos áram üzemmód (CCM) fenntartása
3. A rácsharmonikus előírások teljesítése
4. Az alkatrészek hosszú távú megbízhatóságának biztosítása

A megújuló energiaforrások globális elterjedésével a nagy hatásfokú mágneses alkatrészek már nem opcionálisak – ezek kötelezőek a versenyképes szoláris invertertervezéshez.

3. A szoláris inverterek működési elve

Egy tipikus PV inverter topológiában az induktor nagyfrekvenciás kapcsolóáramkörökön belül működik. Amikor a főkapcsoló BE kapcsol, az energia a mágneses magban tárolódik. Amikor a kapcsoló KI kapcsol, a tárolt energia átkerül a terhelésre.

Energiatárolási képlet:

E = 1/2 × L × I²

Ahol:

• L = Induktivitás
• I = Jelenlegi

Ez a ciklikus tárolási és kioldási folyamat lehetővé teszi a feszültségszabályozást és a hullámosság elnyomását, amelyek alapvetőek a hatékony DC-AC átalakításhoz.

4. Főbb tervezési paraméterek és műszaki előírások

5. Alapanyagok és hatásuk a hatékonyságra

A maganyag kiválasztása közvetlenül befolyásolja a szoláris inverteres induktorok teljesítményét.

Ferrit mag

• Alacsony magveszteség magas frekvencián
• Ideális kompakt inverterekhez

Porított vasmag

• Magasabb telítési fluxussűrűség
• Alkalmas nagyáramú alkalmazásokhoz

Nanokristályos mag

• Ultra alacsony magveszteség
• Magas permeabilitás
• Kiváló termikus stabilitás

A haladó gyártók szeretikJASNösszpontosítson az optimalizált mágneses kialakításra a réz- és a magveszteség csökkentése érdekében, így az inverter hatékonysága 98% fölé emelkedik.

6. Hőkezelés és megbízhatóság

A szoláris inverterek gyakran zord kültéri környezetben működnek. A magasabb hőmérséklet felgyorsítja a szigetelés leromlását és csökkenti az élettartamot.

A hatékony termikus stratégiák a következők:

• Alacsony DCR tekercs kialakítás
• Magas hőmérsékletű szigetelőanyagok
• Optimalizált maggeometria
• Tokozás a nedvesség elleni védelem érdekében

A megfelelő termikus tervezés 10-20 éves működési megbízhatóságot biztosít, amely megfelel a PV modulok élettartamának.

7. Testreszabási és alkalmazási forgatókönyvek

A szoláris inverteres induktorokat a következőkben használják:

• Lakossági tetőtéri inverterek
• Kereskedelmi húr inverterek
• Közmű-méretű központi inverterek
• Hibrid energiatároló rendszerek
• Hálózaton kívüli napelemes rendszerek

A testreszabási lehetőségek a következők lehetnek:

• Egyedi induktivitás értékek
• Különleges maganyagok
• Nagyáramú tekercsszerkezetek
• Kompakt mechanikai méretek

8. Hogyan válasszuk ki a megfelelő szoláris inverter induktort

Lépésről lépésre kiválasztási útmutató:

1. Határozza meg a működési frekvenciát
2. Számítsa ki a szükséges induktivitást
3. Határozza meg a maximális áram- és hullámzástűrést
4. Értékelje a hőviszonyokat
5. Ellenőrizze a telítettségi határt
6. Ellenőrizze az EMI szabványoknak való megfelelést

A tapasztalt mágneses megoldásszolgáltatókkal való együttműködés biztosítja az optimális tervezési integrációt.

9. Gyakori kihívások és megoldások

10. GYIK

Q1: Mi történik, ha az induktor telítődik?

A telítettség miatt az induktivitás meredeken csökken, ami áramcsúcsokhoz, túlmelegedéshez és az inverter esetleges meghibásodásához vezet.

2. kérdés: Használhatok szabványos induktort szoláris inverteres alkalmazásokhoz?

Nem ajánlott. A szoláris inverter induktoroknak nagy áramerősséget, magas frekvenciát és zord környezetet kell kezelniük.

Q3: Hogyan befolyásolja az induktivitás értéke a hullámzást?

A nagyobb induktivitás csökkenti a hullámos áramot, de növeli a méretet és a költségeket. Optimális egyensúlyra van szükség.

4. kérdés: Mi a jellemző hatékonysági hatás?

A megfelelő mágneses tervezés 1–3%-kal javíthatja az inverter általános hatásfokát, ami közüzemi szinten jelentős.

Következtetés

A szoláris inverteres induktor sokkal több, mint egy passzív alkatrész – ez a teljesítmény meghatározó eleme a modern fotovoltaikus rendszerekben. A hatékonyságtól és a hullámzáscsökkentéstől a termikus megbízhatóságig és a hálózati megfelelőségig a kialakítása közvetlenül befolyásolja a rendszer sikerét.

Tapasztalt gyártókkal való együttműködés, mint plJASNbiztosítja a precíziós tervezést, az optimalizált mágneses anyagokat és az inverter igényeihez szabott, testreszabott megoldásokat.

Ha új generációs szoláris invertereket tervez, és nagy teljesítményű mágneses alkatrészekre van szüksége,lépjen kapcsolatba velünkma, hogy megvitassák a projekt követelményeit, és felfedezzék, hogy a fejlett szoláris inverteres induktorok hogyan javíthatják rendszere teljesítményét.
